Тепловизионное обследование

ООО "ИЦ холодильных технологий" предоставляет услуги по энергетическому и тепловизионному обследованию холодильных установок на предмет энергоэффективности, т.е. соответствия расчетных характеристик системы холодоснабжения реальным значениям, что позволяет выявить причины потерь холода при его производстве, транспортировке и использовании. Потери холода, в свою очередь, неразрывно связаны с величиной энергопотребления холодильной установки. Например, для Санкт-Петербурга экономия даже 5 процентов электроэнергии среднестатистической системы холодоснабжения, потребляющей 200-300 кВт электрической мощности в час, выражается в снижении затрат на 75 – 125 тыс. рублей в год. Кроме снижения затрат, высвобождается дополнительная холодильная мощность и уменьшается износ оборудования.

Тепловизионное обследование (термография) представляет собой съемку объекта камерой, воспринимающей инфракрасный спектр излучения.


Инфракрасное (ИК) излучение является электромагнитным излучением с длиной волны от 0,7 до 300 микрон, что соответствует частоте примерно от 1 до 430 ТГц. Длина волны ИК-излучения больше (а частоты ниже), чем у видимого света. Суммарная мощность излучения яркого солнечного света — около 1 киловатта на квадратный метр земной поверхности. Из этого количества 527 ватт приходится на ИК-излучение, 445 ватт – на видимый свет, и 32 ватта – на ультрафиолетовое излучение.

Тепловизоры (термографические камеры) обнаруживают излучение в инфракрасном диапазоне и на основе этого излучения создают изображения-термограммы, позволяющие определить тепловую картину объекта.

Энергия ИК излучения растет вместе с температурой объекта, поэтому термография позволяет видеть изменения температуры. Чувствительность современных тепловизоров позволяет регистрировать разницу температур даже на сотые доли градуса, типовое разрешение современных тепловизоров — 50 мК.

Для проведения обследований посредством тепловизионной съемки в различных условиях ООО «ИЦ холодильных технологий» имеет в своем технопарке специализированное профессиональное оборудование мирового класса, прошедшее поверку и сертификацию.



Основные причины потерь энергии в системе производства и использования холода:

  • некорректный режим работы холодильных агрегатов, машин и установки в целом;
  • потери при передаче холода вследствие низкого качества теплоизоляции труб;
  • потери от инфильтрации воздуха в холодильную камеру (плохое уплотнение дверей, открытая камера при загрузке — выгрузке охлаждаемой продукции);
  • потери от дополнительных источников тепловыделений в охлаждаемом объеме (от работающей системы освещения, от работы вентиляторов системы рециркуляции воздуха);
  • потери от некачественной изоляции камеры;
  • загрузка отепленных продуктов.



Отчет по результатам энергетического обследования теплотехнических качеств холодильных камер и расчетных характеристик содержит информацию о фактическом состоянии холодильной установки, теплоизоляции камер хранения и трубопроводов хладагента с материалами термографической съемки, возможными энергетическими потерями и значениями температуры по обследуемой поверхности, и позволяет выявить:

  • нарушения в работе системы холодоснабжения;
  • места плохой изоляции камеры холода, плохого уплотнения дверей, а также участки трубопроводов с низким качеством теплоизоляции;
  • источники неучтенных тепловыделений в охлаждаемом объеме (электроприборы, вентиляторы, тепловыделения от трения в вентиляционной системе).

При проведении тепловизионного обследования холодильных камер и трубопроводов хладагента могут быть выполнены следующие работы:

  • контроль качества теплоизоляции холодильных камер при возникновении претензий заказчика к исполнителю работ по монтажу тепловой изоляции, когда установленное холодильное оборудование не может вывести камеру на заданный режим;
  • определение мест утечек хладоносителя;
  • контроль неравномерности теплового поля в многозаходных испарителях и распределения хладоносителя холодильных систем и систем кондиционирования воздуха.

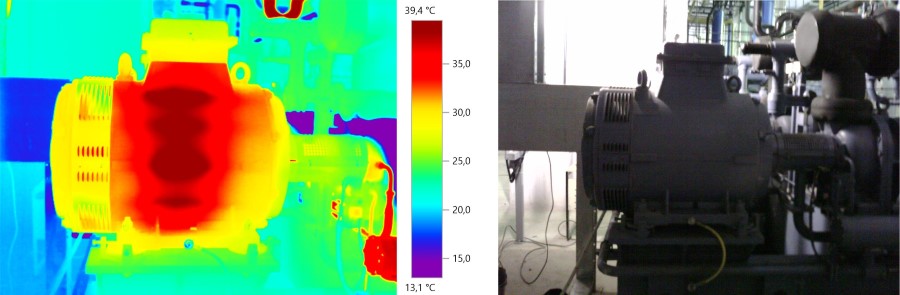

Пример части выполненного проекта


Проведение тепловизионных обследований может быть выполнено в отношении любых объектов. Тепловизионное энергетическое обследование учреждения, здания или предприятия является ключевым элементом энергетического обследования, предоставляя возможность:

  • эффективно контролировать техническое состояние электрического оборудования (трансформаторов, коммутационных устройств, генераторов, электродвигателей и т.п.) без приостановления работы;
  • проанализировать техническое состояние всего теплотехнического оснащения (обмуровки теплофикационного оснащения, технологических теплопроводов, тепловых сетей) и теплоограждающих конструкций сооружений в отношении сверхнормативных тепловых потерь.

Обследуемые элементы:

  • Стены
  • Крыши
  • Окна
  • Двери
  • Системы кондиционирования
  • Изоляция
  • Тёплые полы

Типичные причины отклонений:

  • неправильная установка, повреждение или отсутствие теплоизоляции;
  • протечки кровли и попадание воды в изоляцию;
  • конструктивные недостатки;
  • утечки воздуха;
  • тепловые мостики между стенами;
  • потери тепла через поврежденные уплотнения в многопрофильных окнах;
  • повреждения теплопроводов, утечки из подземных трубопроводов.



Исследование ограждающих конструкций:

  • анализ материала ограждающих конструкций;
  • установление фактических теплотехнических характеристик ограждающих конструкций зданий и сооружений;
  • оценка конструктивных характеристик зданий и сооружений и соответствие их проекту;
  • тепловизионная съемка наружных ограждающих конструкций;
  • измерение тепловых потоков;
  • выводы и разработка мероприятий по повышению теплотехнической эффективности ограждающих конструкций и снижению потерь тепловой энергии с оценкой их эффективности и объема затрат на их внедрение.

Обследование системы теплоснабжения:

  • анализ договорных условий на теплоснабжение;
  • анализ проектной документации системы отопления и ГВС;
  • оценка состояния коммерческого учета и отчетности;
  • перечень и характеристика оборудования отопления и ГВС;
  • анализ режима работы системы отопления и ГВС;
  • оценка состояния теплопотребляющего оборудования, эффективности работы элементов системы теплоснабжения;
  • анализ распределения тепловых нагрузок в системах отопления и ГВС;
  • оценка фактических и нормируемых показателей, сравнительный анализ фактических режимов работы оборудования и нормативных показателей;
  • расчетно-нормативный баланс тепловой энергии;
  • проведение необходимых замеров для определения текущих фактических показателей теплопотребления;
  • анализ фактических и нормативных удельных расходов теплоносителя для достижения комфортных температур;
  • выводы и разработка мероприятий по рациональному использованию тепловой энергии с оценкой их эффективности и объема затрат на их внедрение.

Обследование системы вентиляции и кондиционирования:

  • составление перечня оборудования, используемого для обеспечения расчетного воздухообмена в помещения здания и оценка его состояния;
  • анализ проектной документации системы вентиляции и кондиционирования;
  • сравнение фактических и нормативных значений расхода воздуха и оценка их соответствия;
  • оценка эффективности использования электроэнергии в системе вентиляции и кондиционирования;
  • составление расчётно-нормативного баланса вентиляции и кондиционирования;
  • определение удельных показателей энергетической эффективности работы системах вентиляции и кондиционирования;
  • разработка мероприятий по повышению энергетической эффективности систем вентиляции и кондиционирования с оценкой их эффективности и объема затрат на их внедрение;

Обследование системы водоснабжения и водоотведения

  • анализ договорных условий на водоснабжение и водоотведение;
  • анализ проектной документации и сравнение её с фактическими схемами;
  • перечень и характеристика оборудования водоснабжения и водоотведения;
  • анализ системы учета и контроля водоснабжения и водоотведения;
  • анализ загрузки и режимы работы систем. Суточные и месячные графики нагрузки водоснабжения и водоотведения;
  • проведение необходимых замеров для определения текущих фактических показателей водоснабжения;
  • анализ фактических и нормативных удельных расходов воды (на 1-го человека и (или) на 1 м2 площади, например, при поливе);
  • выводы и разработка мероприятий по рациональному использованию водоснабжения и водоотведения с оценкой их эффективности и объема затрат на их внедрение;



Тепловизионное обследование электрических систем
:

  • анализ договорных условий на энергоснабжение;
  • анализ проектной документации системы электроснабжения;
  • анализ схемы электроснабжения, технического состояния электрооборудования и внутренних электрических сетей, освещения;
  • перечень и характеристика электроснабжающего оборудования;
  • анализ загрузки и режима работы электроснабжающего оборудования;
  • расчет потерь электроэнергии в системе электроснабжения;
  • анализ суточных и месячных графиков нагрузки и потребления электроэнергии;
  • анализ состояния коммерческого и технического учета;
  • выборочные контрольные измерения, при необходимости — длительная регистрация параметров электрических сетей;
  • анализ фактических и нормативных удельных расходов электроэнергии (на 1 м² площади);
  • расчетно-нормативный баланс электроэнергии;
  • измерения и испытания электрооборудования с оформлением технического отчета по результатам измерений;
  • Выводы и разработка мероприятий по рациональному использованию электрической энергии с оценкой их эффективности и объема затрат на их внедрение.

Обследуемые элементы:

  • системы распределения электроэнергии;
  • блоки плавких предохранителей;
  • провода и соединения;
  • реле и переключатели;
  • изоляторы;
  • конденсаторы;
  • автоматические выключатели;
  • контроллеры;
  • трансформаторы;
  • двигатели;
  • батарейные блоки.

Типичные причины локального нагрева и отклонений:

  • несбалансированные нагрузки;
  • гармоники (третий гармонический ток в нейтрали);
  • перегрузка систем, чрезмерно высокий ток;
  • ослабление или окисление соединений, вызывающие повышение сопротивления в контуре (обычно, нагревается одна сторона элемента);
  • пробой изоляции;
  • выход элемента из строя;
  • неправильная проводка;
  • элементы с недостаточными характеристиками (например, предохранители).




Тепловизионное обследование механических систем.

Обследуемые элементы:

  • двигатели;
  • насосы;
  • подшипники;
  • редукторы;
  • ременные приводы;

Типичные причины локального нагрева и отклонений:

  • неудовлетворительное охлаждение вследствие недостаточного притока воздуха;
  • низкое качество электроэнергии, например, дисбаланс, перегрузка или пятая гармоника (напряжение), приводят к выделению тепла;
  • нарушение соосности;
  • нарушение изоляции в обмотках двигателя;
  • неудовлетворительная смазка, износ подшипников и т. д.




Тепловизионное обследование производственных процессов и установок.

Обычно обследуемые элементы:

  • огнеупорная изоляция;
  • резервуары и сосуды;
  • паровые системы и конденсационные горшки;
  • трубы и клапаны;
  • нагреватели и печи;
  • производственное оборудование;
  • производство изделий из пластмассы (формы);
  • целлюлозно-бумажное производство (валы, манипуляторы и т. д.);
  • литейное производство;
  • котлы и реакторы;
  • исследования и разработки.

Типичные причины локального нагрева и отклонений:

  • повреждения конструкций вследствие износа труб и т. д.;
  • аномальный и неравномерный нагрев потоков рабочих сред;
  • утечки газа или пара.
